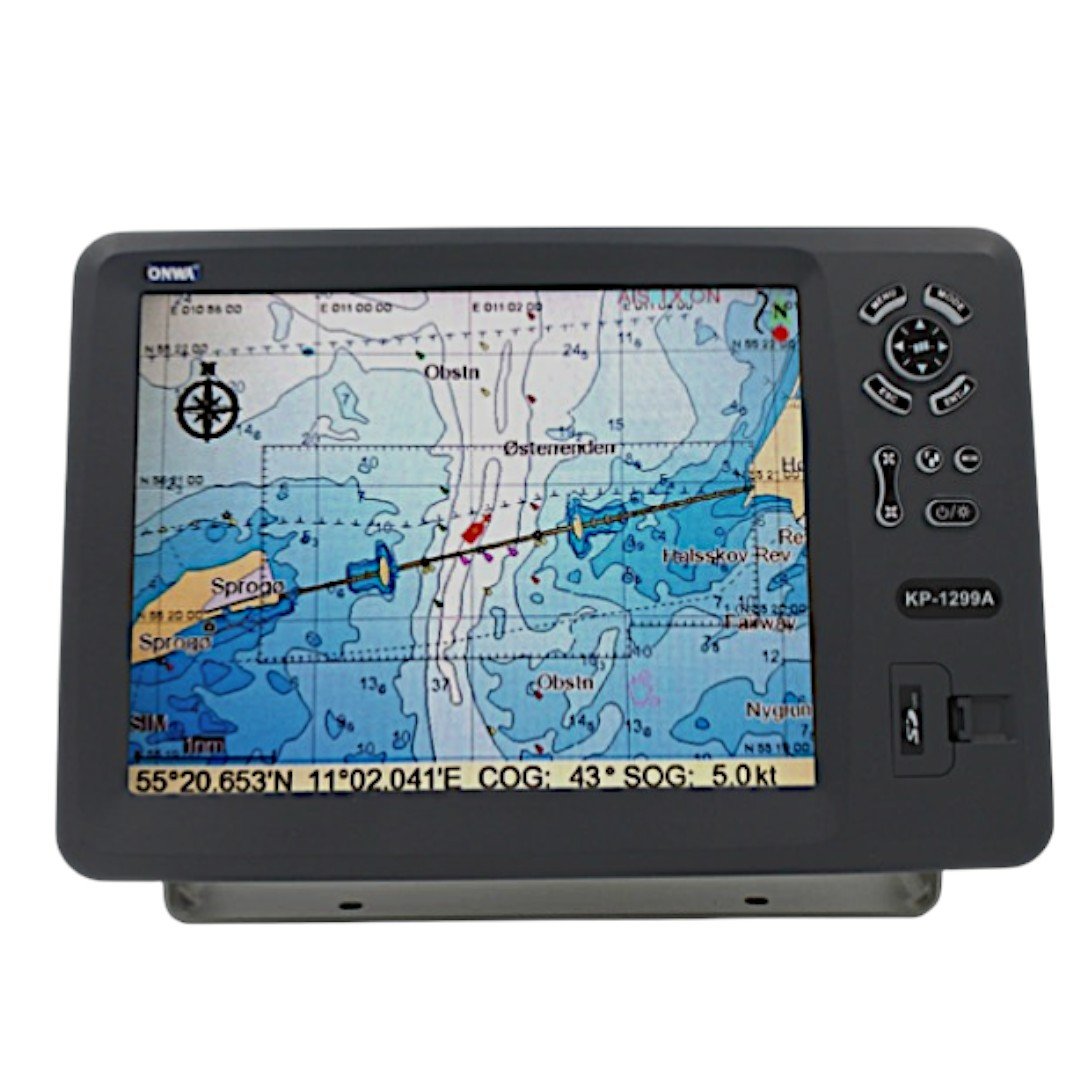

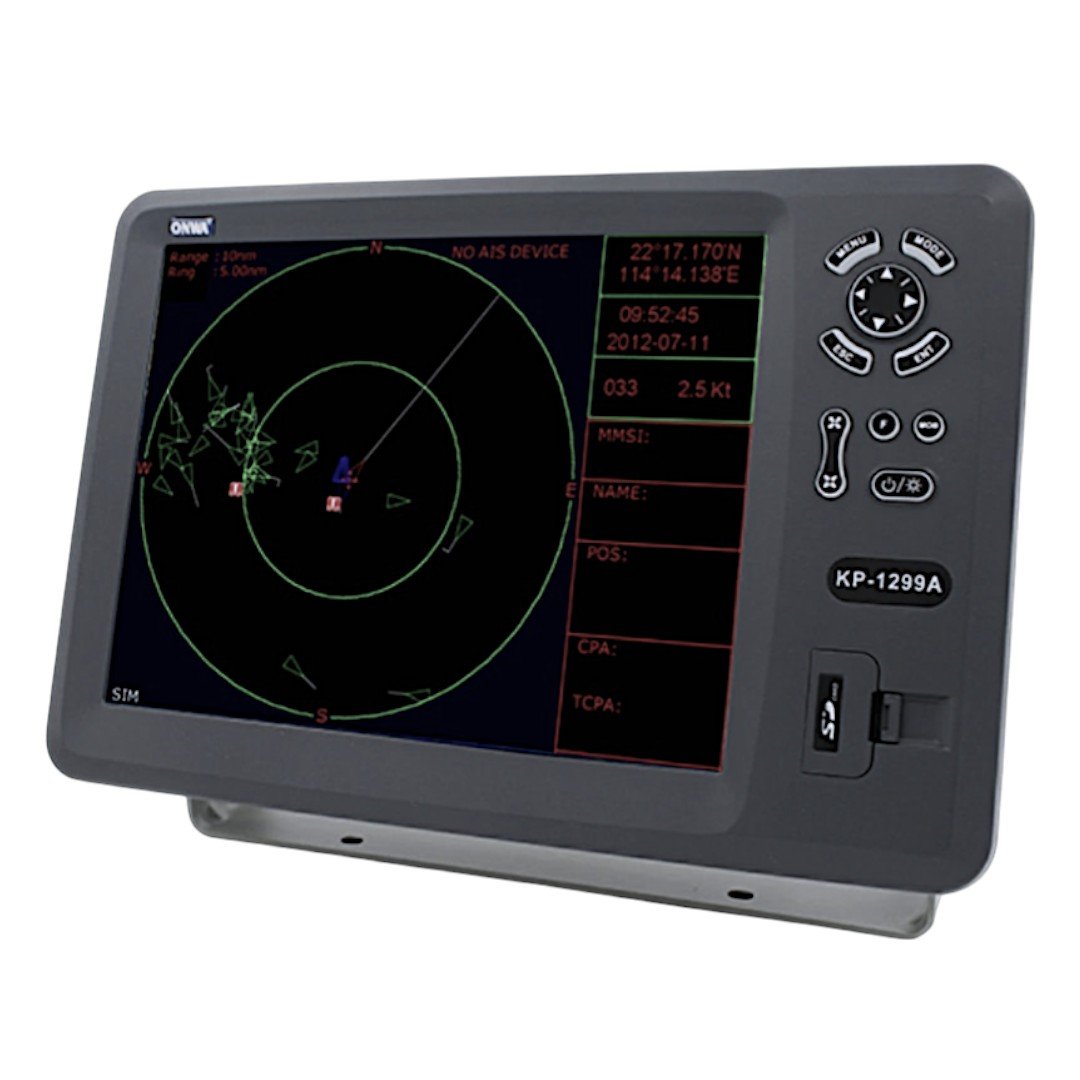

Equipamento de navegação com display LCD colorido de 12 polegadas e saída de vídeo HDMI, desenvolvido para oferecer alta precisão e integração com diversos equipamentos eletrônicos instalados a bordo.

Conta com carta náutica Kchart Onwa Marine com cobertura da América do Sul pré-instalada, além de módulo transceptor AIS B+ interno, permitindo transmissão e recepção de informações de embarcações próximas.

Permite criar marcações personalizadas diretamente na carta, além de possuir diversos alarmes de navegação e monitoramento para maior segurança durante a navegação.

Recursos Gerais

• Display 12 polegadas LCD colorido

• Saída de vídeo HDMI

• Carta náutica Kchart Onwa Marine com cobertura da América do Sul pré-instalada

• Módulo transceptor AIS B+ interno (transmite e recebe)

• Antena VHF/AIS vendida separadamente

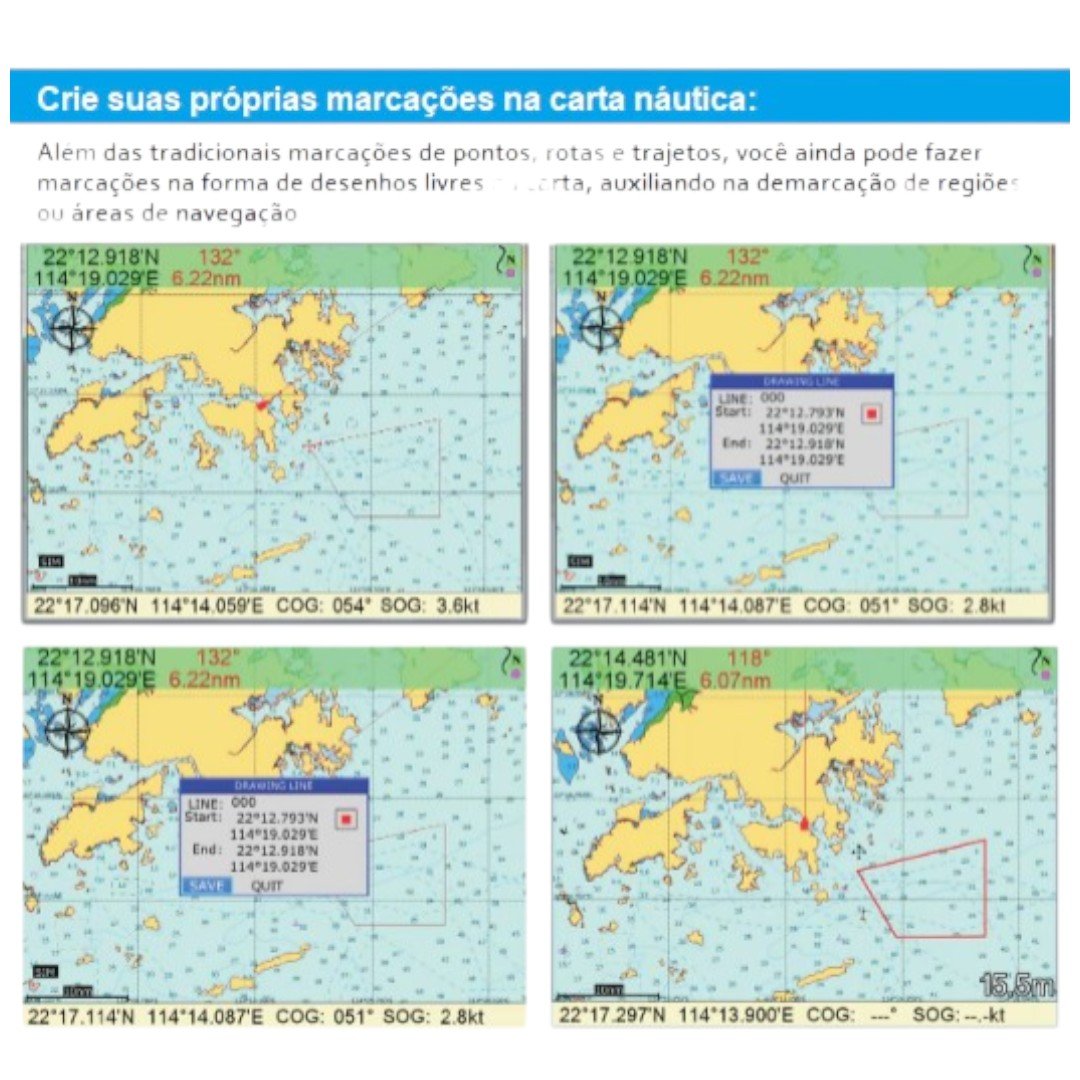

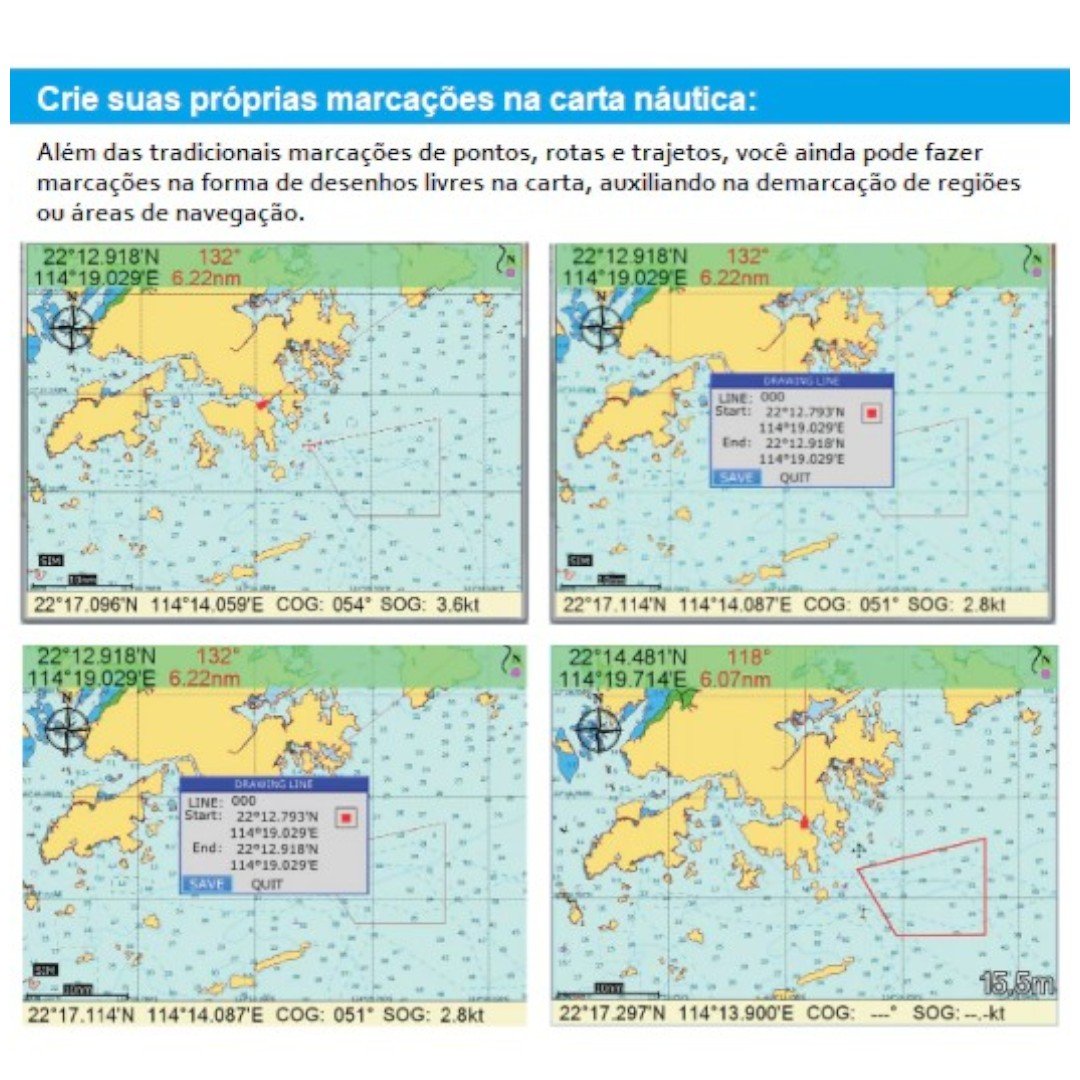

• Ferramenta de desenho para marcações na carta

• Portas de comunicação NMEA0183

• Integração com eletrônicos instalados a bordo

• Opção de divisão de tela para visualizar mapa, AIS e outras informações

Características da Função ChartPlotter

Waypoints / Pontos

• 12.000 pontos de usuário com nome e símbolo

• 03 pontos do sistema: MOB, Start, Cursor

• 10 pontos de proximidade

Rotas

• MOB: navegue diretamente para um ponto de emergência selecionado anteriormente

• Track: navegação sobre um rastro gravado anteriormente

• GOTO: navegue rapidamente para um local selecionado com o cursor no mapa

Trajetos / Rastros

• Registro automático de até 8.000 pontos

• 10 rastros salvos (até 8.000 pontos cada)

• Possibilidade de usar rastros salvos como rota

• Navegação nos dois sentidos: início → fim ou fim → início

Alarmes

• XTE

• Arrasto da âncora

• Chegada ao destino

• Velocidade

• Tensão

• Waypoint de proximidade

• Timer

• AIS (CPA e TCPA)

Display

• Display LCD de alto brilho para fácil visualização sob luz solar

• Modo de visualização noturna para ambientes com baixa luminosidade

• Opção de visualização padrão NOAA

Marés

• Informações completas de tábuas de maré na memória

Formato da posição

• Lat / Lon

Mapa base

• Cobertura mundial

• Cartografia Kchart Onwa Marine com cobertura da América do Sul incluída na memória

Armazenamento de dados do usuário

• Backup interno das configurações

• Backup via cartão SD externo através do slot frontal

Intervalo de plotagem

• Ajuste por tempo: 5 segundos até 60 minutos

• Ajuste por distância: 0,01 até 10 milhas náuticas

Escalas de plotagem

• Ajuste de visualização do mapa de 0,001 até 700 milhas náuticas

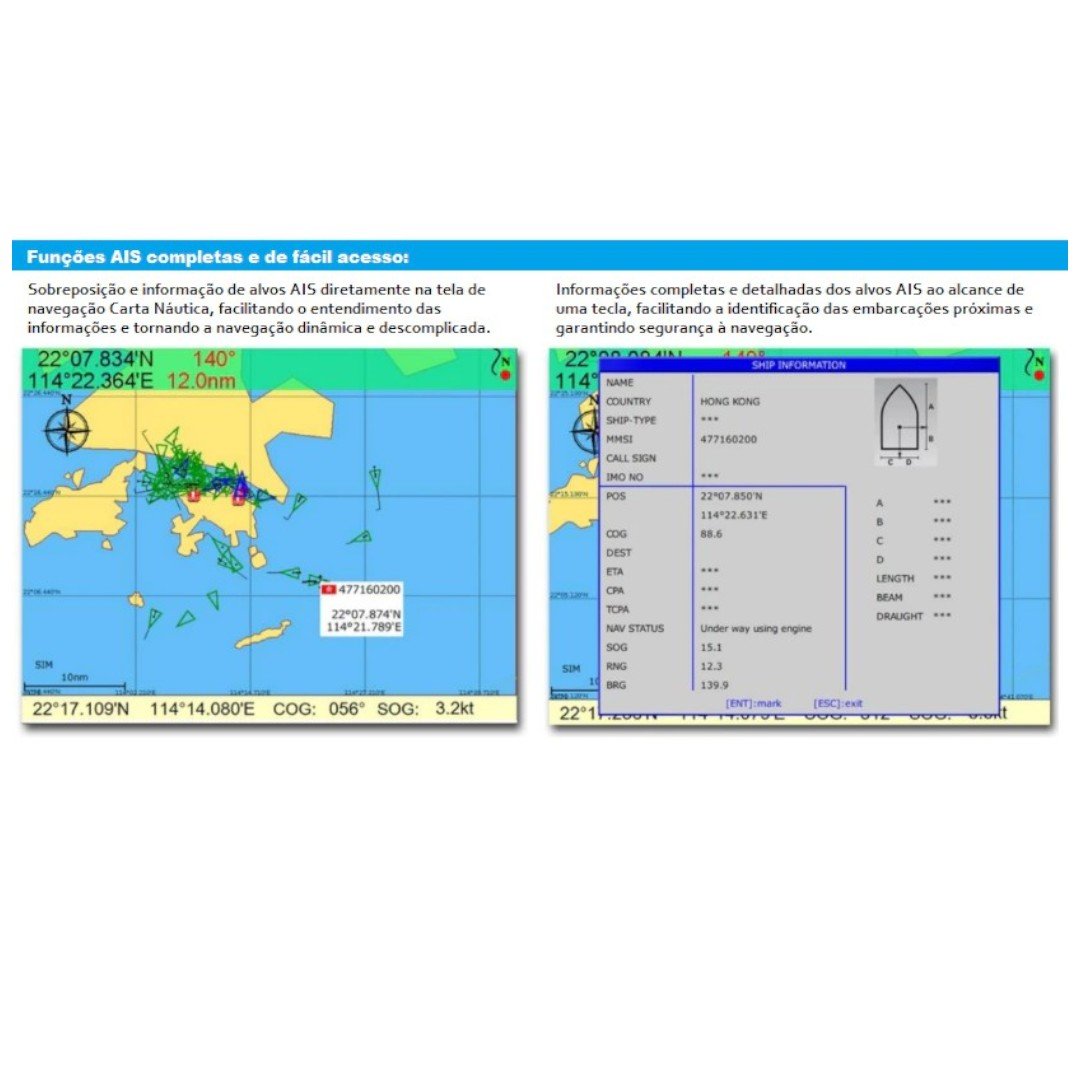

AIS

• Exibição de até 700 alvos

• Envio de mensagens de texto para embarcações com sistema ONWA compatível

• Monitoramento do rastro e projeção de navegação das embarcações próximas

Faixas:

• 1000 faixas salvas automaticamente (100 pontos cada)

• 10 faixas salvas manualmente (300 pontos cada)

Visão de perspectiva

• On / Off (disponível apenas para cartografia C-Map)

Informações celestiais

• Nascer e pôr do sol

• Nascer e pôr da lua

Características do receptor GPS

• Receptor GNSS de 50 canais paralelos

• Rastreamento contínuo de até 50 satélites

Tempo de aquisição GPS

• Partida a frio: 29 segundos

• Partida a quente: 1 segundo

Taxa de atualização

• 1Hz ou 10Hz

• Até 10 atualizações por segundo

Precisão

• Posição: 3 metros (95%) sem S/A

• Velocidade: 0,1 metro/s sem S/A

Sistemas suportados

• GNSS GPS

• Beidou

• SBAS suportado

Datum

• WGS 84 ou definido pelo usuário

Conexões

• NMEA 0183 (entrada e saída) para integração com equipamentos marítimos

• Saída de vídeo HDMI

• Saída NMEA0183 para piloto automático

• Entrada / saída RS232

• NMEA 0183 V3.01 e V4.11

Conteúdo da embalagem

• Unidade de exibição

• Manual rápido

• Suportes de montagem

• Pacote de acessórios padrão
