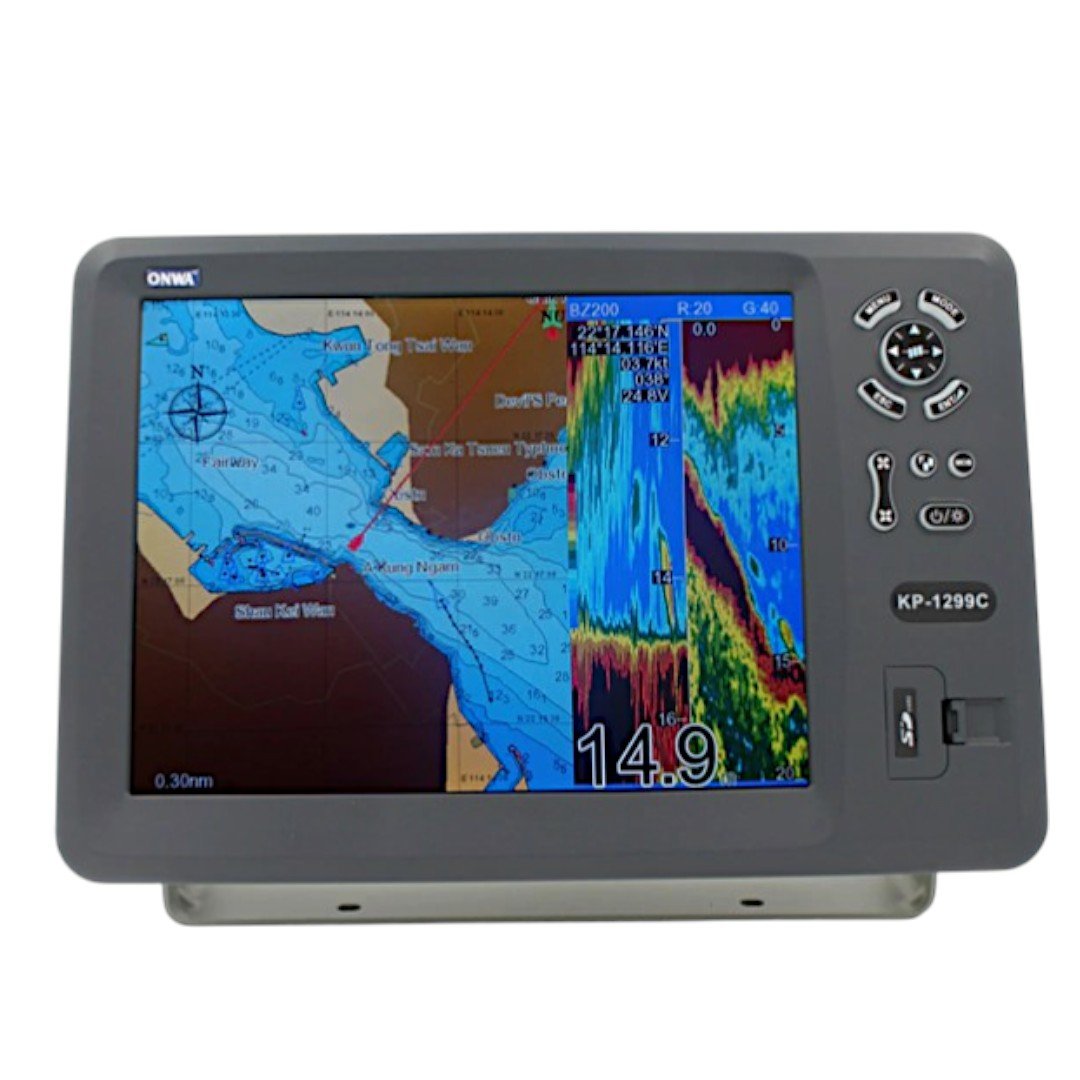

Navegador GPS com Sonda e saída HDMI para você replicar todas as imagens em uma TV ou monitor compatível.

Display 12 polegadas LCD colorido com saída de vídeo HDMI.

Carta náutica Kchart Onwa Marine com cobertura da América do Sul pré instalada na memória – Consulte outras cartografias.

Antena de GPS de alta precisão de instalação externa com 10 metros de cabo.

Armazene até 12mil pontos.

Alarme de arrasto de âncora, chegada ao destino, deriva, velocidade, tensão, timer e AIS.

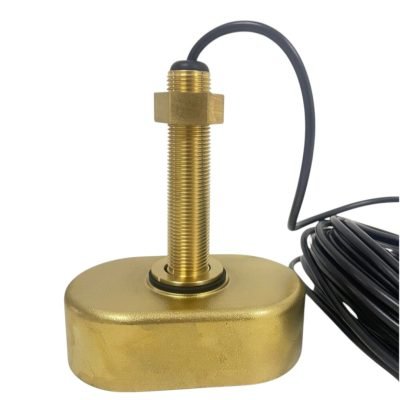

Aceita transdutor de sonda Onwa Marine de até 1kW (1.000 watts de potência). Consulte modelos de transdutores disponíveis.

Faça suas próprias marcações na carta utilizando a ferramenta de desenho.

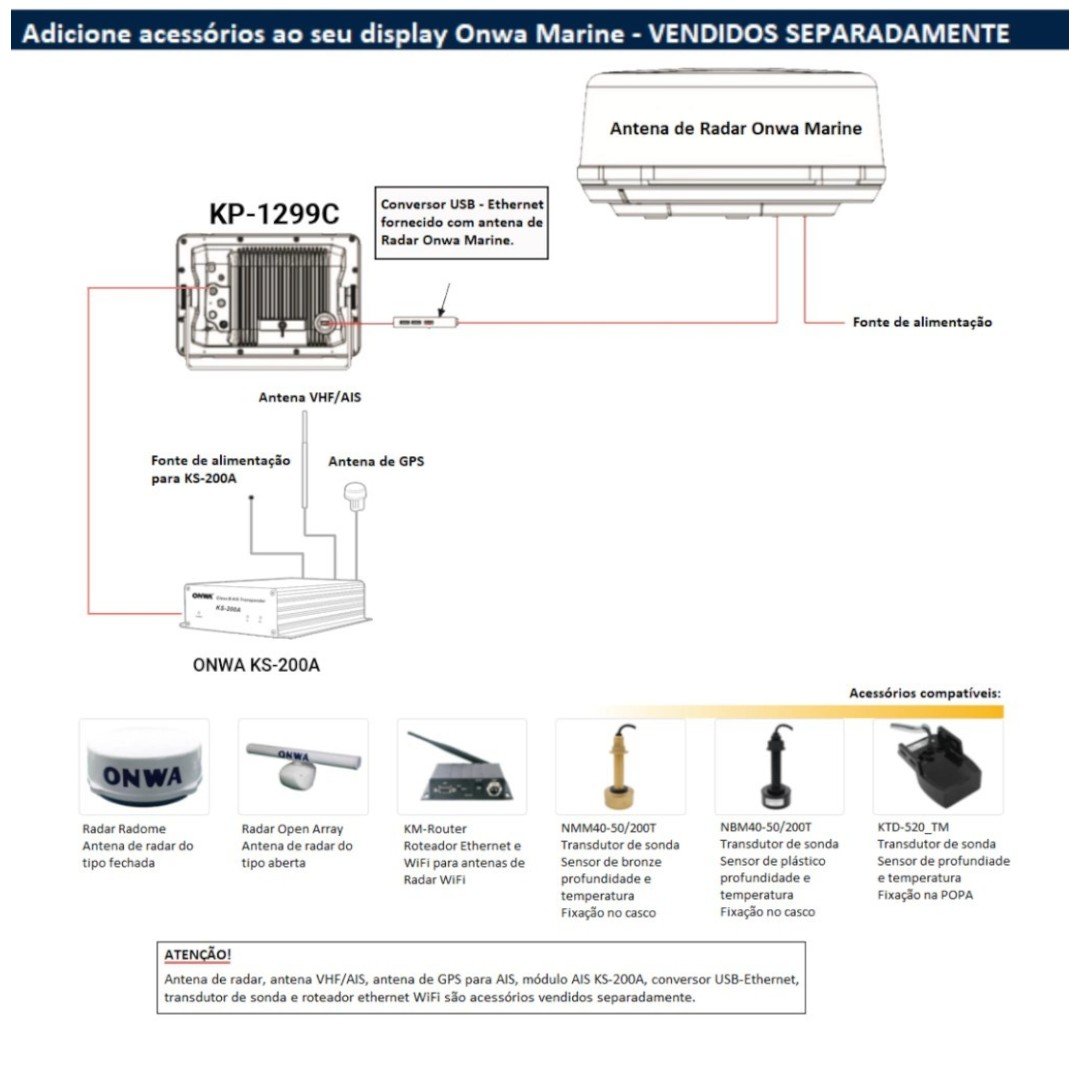

Portas de comunicação Nmea0183 para uma completa integração com seus demais eletrônicos instalados a bordo.

Opção de dividir a tela para observar o mapa de navegação e imagens da sonda ao mesmo tempo.

Menu de fácil utilização em Português.

Características da função ChartPlotter

Waypoints / Pontos

12.000 pontos de usuário com nome e símbolo,

03 pontos do sistema: MOB, Start, Cursor,

10 pontos de proximidade.

Rotas

30 rotas

Cada rota com até 170.

MOB navegue diretamente para um ponto de emergência selecionado anteriormente.

Track para navegar por cima de um rastro gravado anteriormente

GOTO navegar rapidamente para um determinado local selecionado com o cursor no mapa.

Trajetos/Rastros

Registro de rastros automático de até 8.000 pontos.

10 rastros salvos (até 8000 pontos de rastro cada).

Selecione seu trajeto/rastro salvo para utilizar como uma ROTA e navegue nas duas direções, do começo para o fim ou do fim para o começo.

Alarmes

XTE, arrasto da âncora, chegada, velocidade, tensão, waypoint de proximidade, alarme de timer e AIS (CPA e TCPA). Alguns alarmes necessitam acessórios vendidos separadamente, consulte.

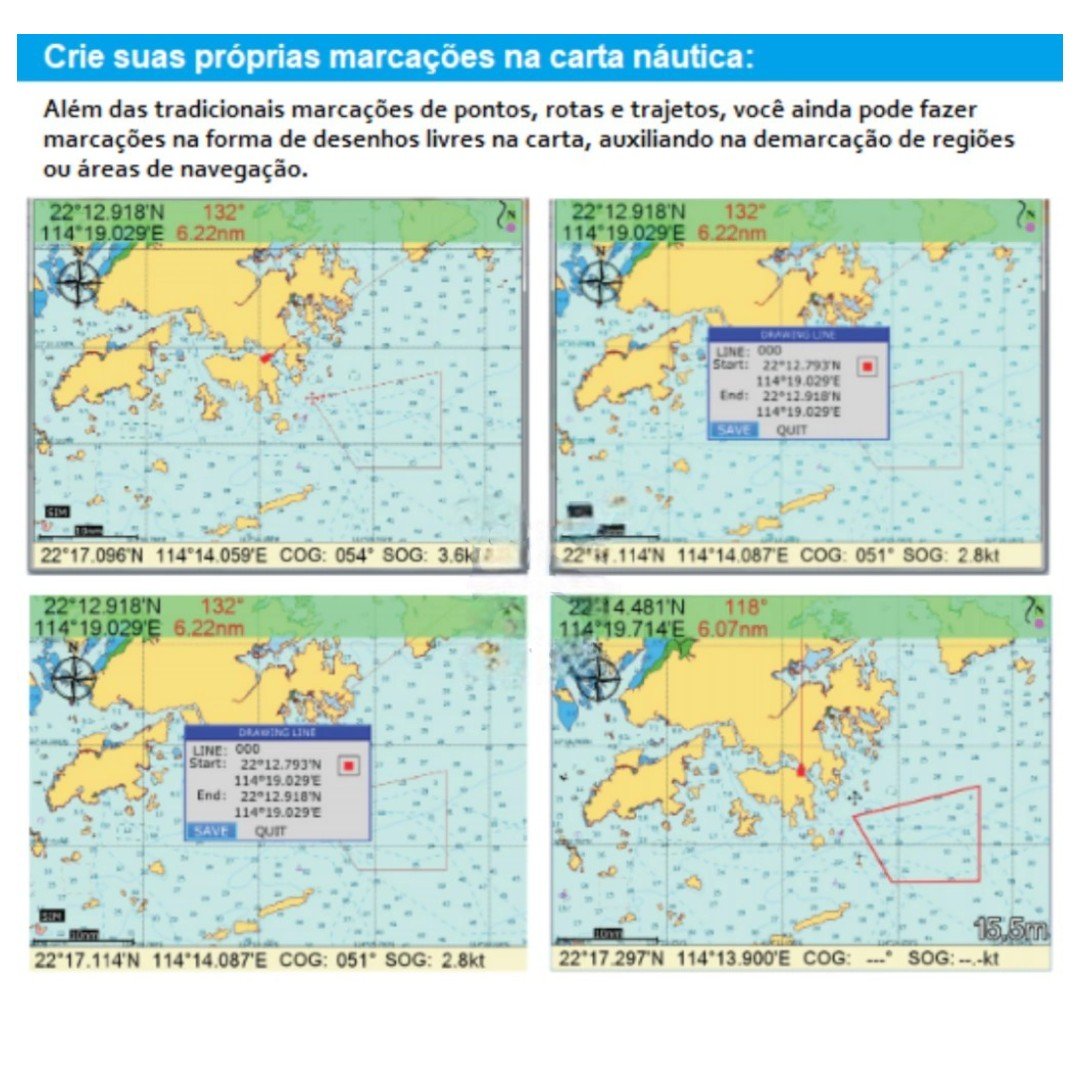

Desenhando no mapa, faça suas próprias marcações na carta náutica!

1000 marcas de desenho

2000 linhas de desenho (40 pontos cada)

Dê nome para suas marcações para identifica-las rapidamente. Até 1000 nomes.

8 cores diferentes disponíveis para você criar suas marcas.

Display

Display LCD de alto brilho para fácil visualização mesmo quando exposto à luz do sol.

Opção de visualização NOTURNA para melhor visualização em ambiente com baixa luminosidade .

Opção de visualização padrão NOAA.

Marés

Informação completa de tábuas de marés na memória.

Formato da posição

Lat / Lon

Mapa base

Cobertura Mundial.

Incluso na memória cartografia Kchart Onwa Marine com cobertura da América do Sul.

Intervalo de plotagem

Ajuste de intervalo por tempo desde 5 segundos a 60 minutos.

Ajuste de  intervalo por distância desde 0,01 a 10 milhas náuticas.

Escalas de plotagem

Ajuste a cobertura de visualização do mapa na tela, desde 0,001 até 700 milhas náuticas

Visão de perspectiva

On / off (disponível apenas para cartografia C-Map)

Celestial

Nascer / Pôr do Sol Nascer da Lua / Pôr do Lua

Receptor GPS

Receptor GNSS de 50 canais paralelos, rastreia e usa continuamente até 50 satélites para calcular e atualizar sua posição.

Tempo de aquisição GPS:

• Partida a frio: 29 segundos

• Partida a quente: 1 segundo

Taxa de atualização de 1Hz ou 10Hz, uma atualização por segundo ou até 10 atualizações por segundo.

Precisão

• Posição: 3 metros (95%) sem S/A

• Velocidade: 0,1 metro/s sem S/A

SBAS Suportado

Capaz de receber sinal das redes satelitais GNSS GPS, GLONASS, Beidou e Galileo.

Datum WGS 84 ou definido pelo usuário.

Antena de GPS de fixação externa modelo KA-07 a prova d’água incluso.

Conexões:

Nmea 0183 (entrada e saída) para completa integração com outros equipamentos marítimos a bordo.

Saída de vídeo HDMI para replicar a imagem numa TV ou monitor compatível.

Saída Nmea0183 para piloto automático.

Entrada / saída RS232, NMEA 0183 V3.01 e V4.11

ENTRADA

(Baudrate de varredura automática)

GGA, GLL, GSA, GSV, RMC, HDG, HDM, HDT

VTG, ZDA, MTW, VWR, VWT, MWD, VPW, VHW

TLL, TTM, VDO, VDM, GNS, MTA

RMA, DBT, DPT, MWV, BWC, XTE, ZDL, WPL, AAM,

APB, BOD, RMB, DSC, MDA, RPM, XDR

SAÍDA

Baudrate: Selecionável 4800, 9600, 19200, 38400

GGA, GLL, RMC, GSA, GSV, AAM, APA

APB, BOD, BWC, BWR, DBT, DPT, HDT

MTW, RMB, TLL, VTG, WPL, XTE, ZDA

ZTG , ZDL, MWD, VPW, VWR, VWT

SAÍDA para piloto automático

APA, APB, BOD, XTE

Tensão de operação:

10,5Vdc até 30Vdc, dreno de corrente 1,5A quando ligado em 12Vdc.

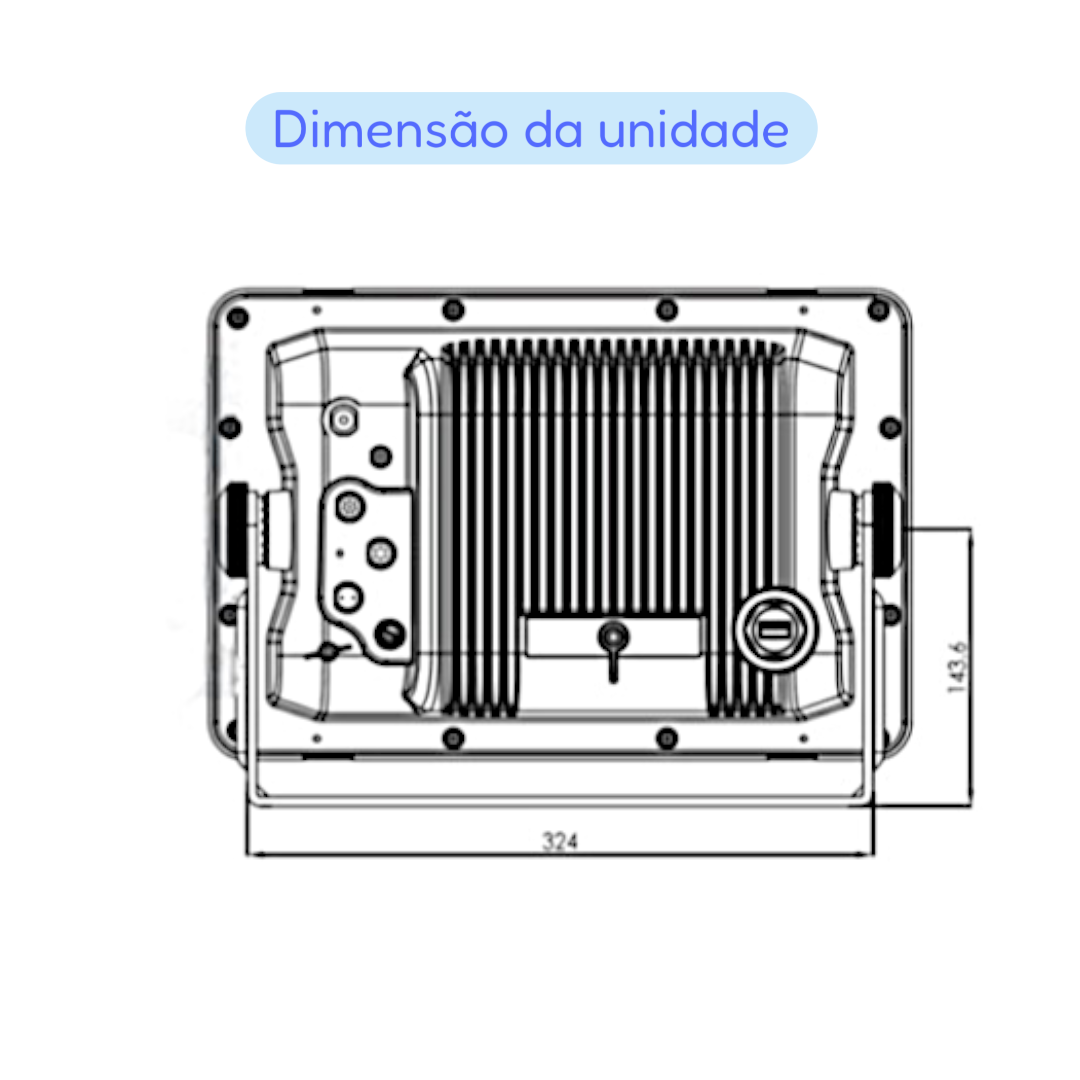

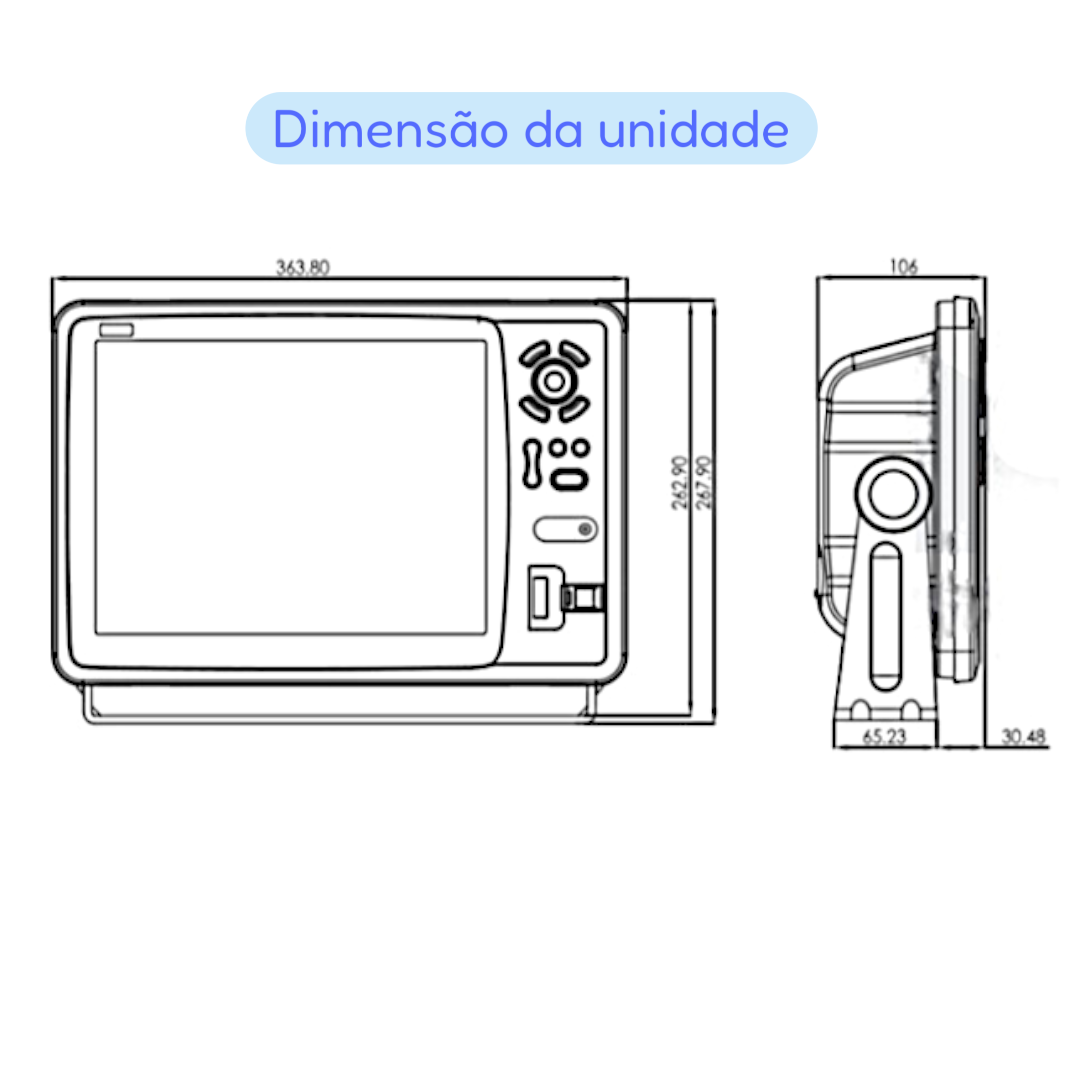

Características físicas do produto:

267,9mm x 363,8mm x 106mm.

Peso:

2,54 kg

Display:

LCD TFT colorido de 12,1 polegadas para visualização diurna, 800 × 600 pixels

Proteção contra entrada de água:

Unidade de exibição: IPX6

Unidade de antena: IPX6

Contém na embalagem:

Unidade de exibição

Manual rápido

Antena GPS (10m de cabo)

Suportes de montagem

Pacote de acessórios padrão
